Барабанные весы проходного типа
Весы проходного типа используются для непрерывного учета потоков порошкообразного, крупчатого или коротковолокнистого сыпучего материала.
Выходной сигнал весов служит в качестве задающей величины для дальнейших регулирующих контуров, с помощью которых производится как подача жидкостей, так и подача дополнительных потоков материала. В зависимости от размера производительность составляет от 10 до 125 т/час.
Конструкция

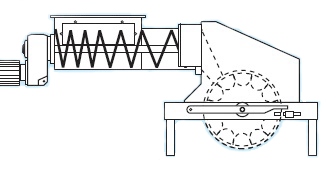

Дозировочный блок для загрузки весов проходного типа оснащен редукторным двигателем с регулировкой скорости вращения. Для дозирования мучнистых, легких, коротковолокнистых, хлопьевидных или "выстреливающих" продуктов используются шнеки с транспортировкой без пульсации. Весы проходного типа состоят из весовой рамы с легкосъемным колпаком и пыленепроницаемой заслонкой. В качестве взвешивающего устройства служит ячеистый барабан из грязеотталкивающего материала, который за счет редукторного двигателя имеет постоянную частоту вращения. Измерительный датчик с гибким стержнем, регистрирует мгновенный вес переменного потока материала. Импульсные чистящие сопла предотвращают образование наслоений материала за счет регулярной продувки отсеков ячеистого барабана сжатым воздухом.
Принцип действия
Грубая предварительная настройка потока материала осуществляется через привод с частотным регулированием. Выходной сигнал весов проходного типа составляет от 0 до 20 (4 до 20) мA. Он служит в качестве задающей величины для различных задач регулировки.
- Автоматическое регулирование потока сыпучего материала (стабилизатор). Сигнал управляет регулятором, который удерживает производительность на заданном значении за счет изменения частоты вращения питающего шнека перед ячеистым барабаном и тем самым формирует постоянный поток материала.
- Регулирование потоков материала, которые должны дозироваться пропорционально замеренному потоку сыпучего материал:
- Осуществляется управление устанавливаемыми далее следующими барабанными весами проходного типа, которые дозируют сыпучие материалы.
- Одновременно может осуществляться управление одним или несколькими дозирующими агрегатами для жидкости.
- Управление установочными клапанами происходит от добавляемого пара и жидкости.
Технические данные
Производительность: 6, 10, 16, 25, 40, 63 т/час 12-300 м3 //час 3
Типоразмеры: WZ III, WZ IV, WZ V
Дозировочные блоки:
• Simplex 200, 250, 300, 400
• Duplex 150, 200, 300, 400
• Triplex 200
